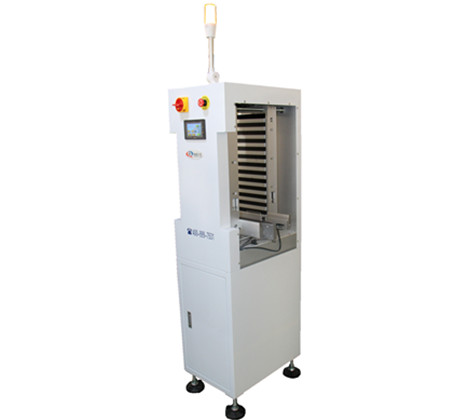

描述:用于SMT生產線源頭,并適應于其它類似PCB板或FPC軟板裝治具的產品,機器前端自動化上板
功能特點:
1. 結實的機構設計,占地小,性能穩定,節省人力。
2. PLC控制系統,人機控制界面,操作更簡單。
3. 自動循環系統、先進先出原則、隨用隨加無間斷加板,提高效率。
4. 平衡穩固的循環側板寬度可調。
5. 方向可選左至右或右至左。
6. 整機實時故障監視報警功能。
7. 兼容的SMEMA接口,適用任何貼裝及點膠設備上料功能。

技術參數:
型號  | QQMLD-280  | QQMLD-460  |
外型尺寸(L*W*H)  | 500*600*1600±30mm  | 700*700*1600±30mm  |
PCB尺寸(L*W)  | 50*50~450*280mm  | 50*50~600*460  |
重量  | 75kg  | 85kg  |
雙面板零件高度  | 0.1~20mm  | |
功率  | 90W  | |
傳輸高度  | 900±20mm  | |
PCB厚度  | MIN:0.6mm  | |
軌道寬度調節  | 自動/手動  | |
PCB運輸方向  | 左→右或右→左(選配)  | |
料架升降步距  | 10,20,30,40mm或用戶指定  | |
重復精度  | 0.05mm  | |
電路板容量  | 48pcs(或用戶指定)48 pcs (or user specified)  | |
電源及負荷  | 1P AC110/220V  | |
上板時間  | Approx.6s  | |
