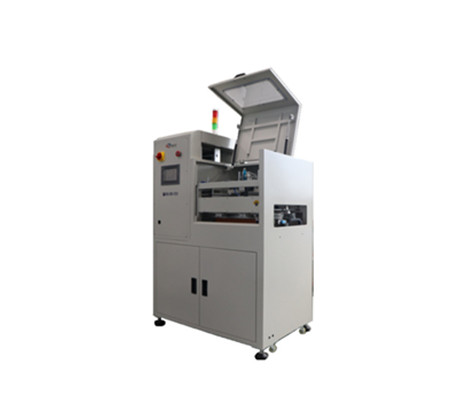

                            描述:此設備為單、雙面PCB高效快捷送板傳送裝置。
功能特點:
1. PLC控制系統,人機介面,操作簡單易懂。
2. 微循環上板時電路板的厚薄、孔位、元件高低不受任何影響。
3. 吸板過程,高效快捷,送板部份無需板框,方便靈活,下降步數自動感應無需設置。
4. 各種安全保護與提示,嚴防卡板與停機。
5. 信號標準,可對接任何自動印刷機和貼裝設備。
6. 吸板完畢自動轉換至送板,不間斷供板,提高效率。
7. 方向可根據客戶要求生產。

型號  | QQSLD-280  |
外型尺寸(L*W*H)  | 850*400*1650mm  |
微循環上板尺寸 速度  | 厚(0.35~10)*長(60-400)*寬(50-280)mm <8s/pcs (加大可訂)  |
吸電路板尺寸 速度  | 厚(0.3~5)*長(50-300)*寬(40~280)mm 速度<6s/pcs; 重量<0.5kg/pcs  |
電壓  | AC110/220V技術參數:
  |
功率  | ≤100W  |
氣壓及流量  | 0.4~0.7MPa MAX:10L/min  |
運輸高度  | 900±20mm可調  |
送板數量  | 一次性裝入50片,中途用多少可另補加多少  |
吸板數量  | 厚0.3~3mm板約放220~450pcs,放板高度300mm(可訂制)  |
重量  | Approx.125kg  |
