                            特點:
1、采用步進電機驅動(可選配伺服電機),平移速度極快;
2、觸摸屏控制,可設定平移行程、速度、進出板位置,加減速時間等等;
3、全封閉式結構,確保操作員的人身安全;
4、采用PLC+人機觸摸屏控制;
5、平移采用專利型滑軌具有速度快、靜音、壽命長等特點;
6、加強型同步皮帶,經久耐用,長時間也不失去精度;
7、寬窄可根據需求加裝電動自動調節,常規機型配手搖調寬;

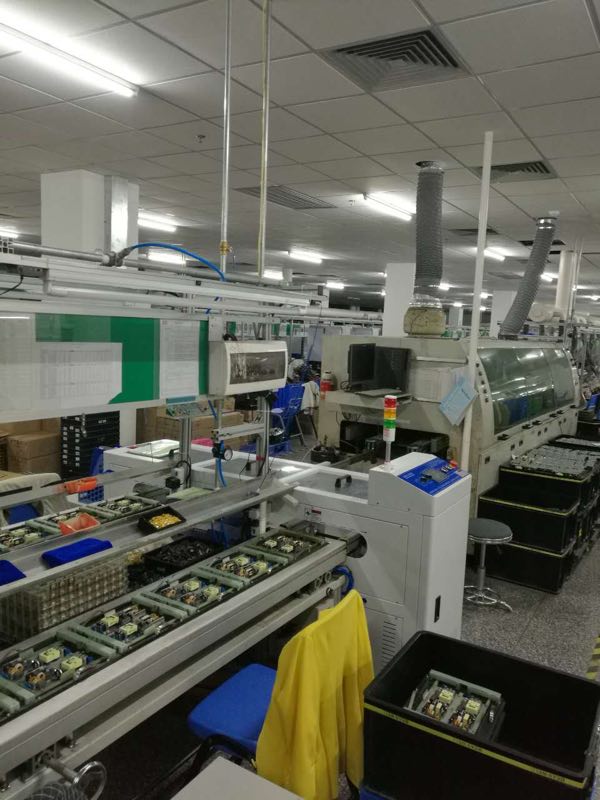

8、本機型主要用DIP生產線,SMT另有同類機型。
9、需要用氣、用電,改變傳輸方向極為簡單;

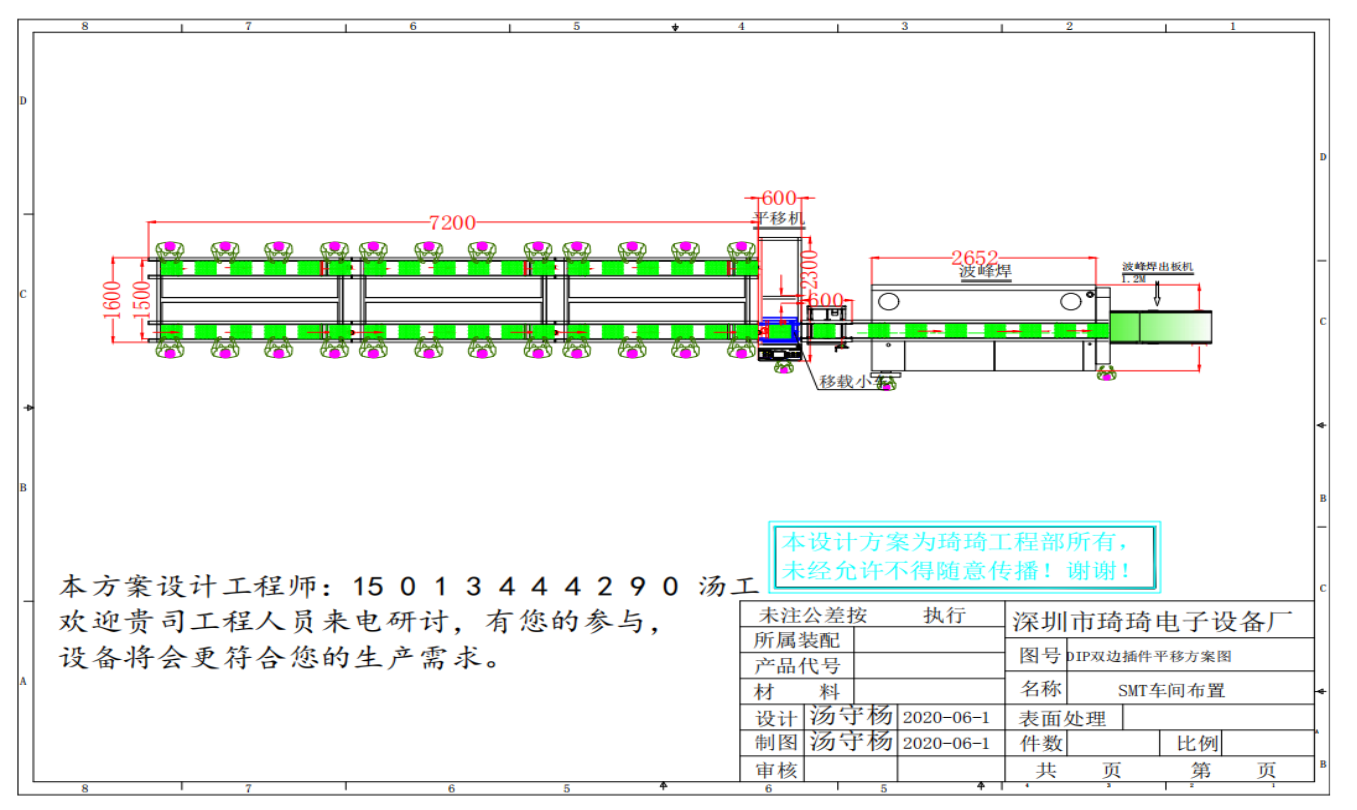

10、動作流程:進板→到位停止→載板按設定行程平移→出板→車載根據哪有板往哪去→繼續接板;
技術參數
型號  | QQPT-628-DIP(常規)  | QQPT-628-DIP-L(加大)  |
外形尺寸(L×W×H)  | 1700×500×940(mm) 不含警燈高度  | 1950×500×940(mm) 不含警燈高度  |
適應PCB大小  | 50*50~L400*W350(mm)  | 50*50~L500*W460(mm)  |
雙軌插件線1-4定軌距離  | MAX:1250MM  | MAX:1500MM  |
PCB傳輸方向  | L→R或R→L  | L→R或R→L  |
傳輸高度  | 750±20MM  | 750±20MM  |
傳送速度(節拍)  | 6片/Min  | 6片/Min  |
氣源氣壓  | 4-6KG  | 4-6KG  |
傳輸方式  | 皮帶(可選配鏈條)  | 皮帶(可選配鏈條)  |
額定功率  | 550W  | 600W  |
電源  | 1P AC220V 50/60HZ  | 1P AC220V 50/60HZ  |
控制方式  | PLC+觸摸屏  | PLC+觸摸屏  |
通訊接口  | SMEMA  | SMEMA  |
重量  | Approx:165Kg  | Approx:195Kg  |
