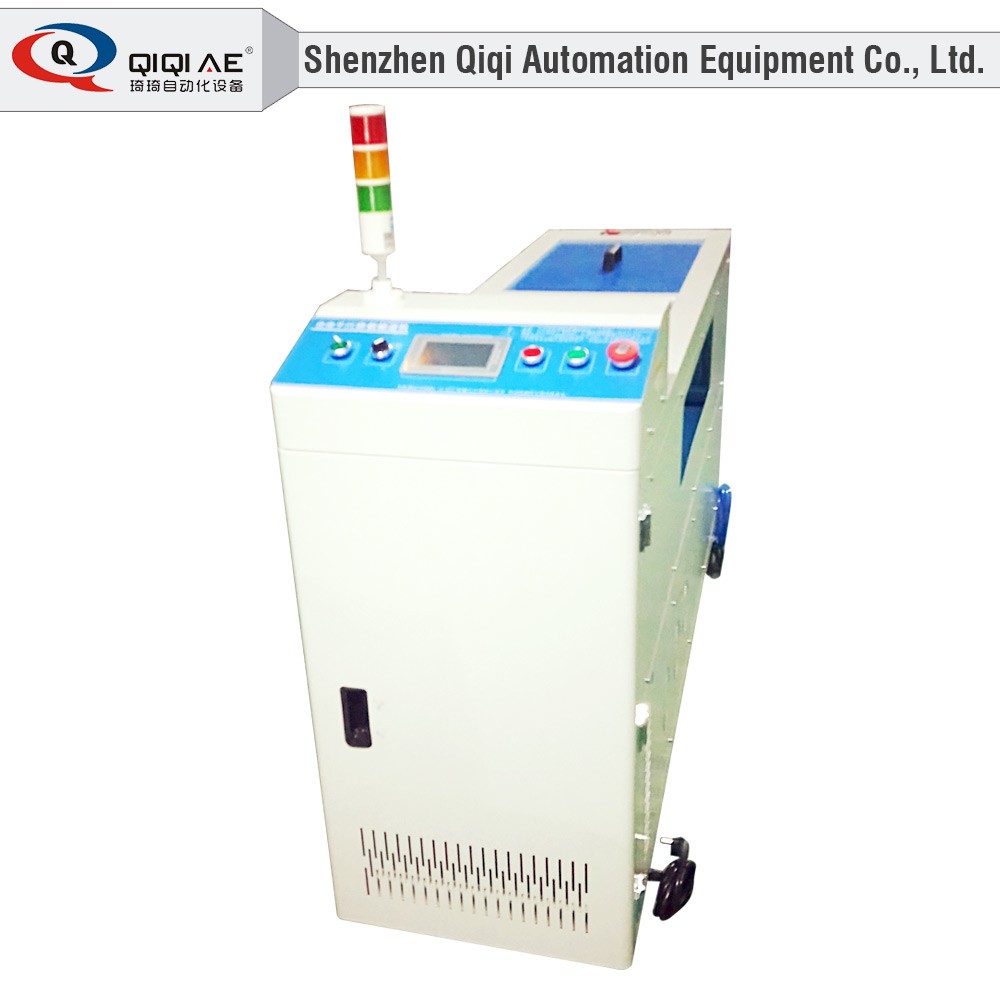

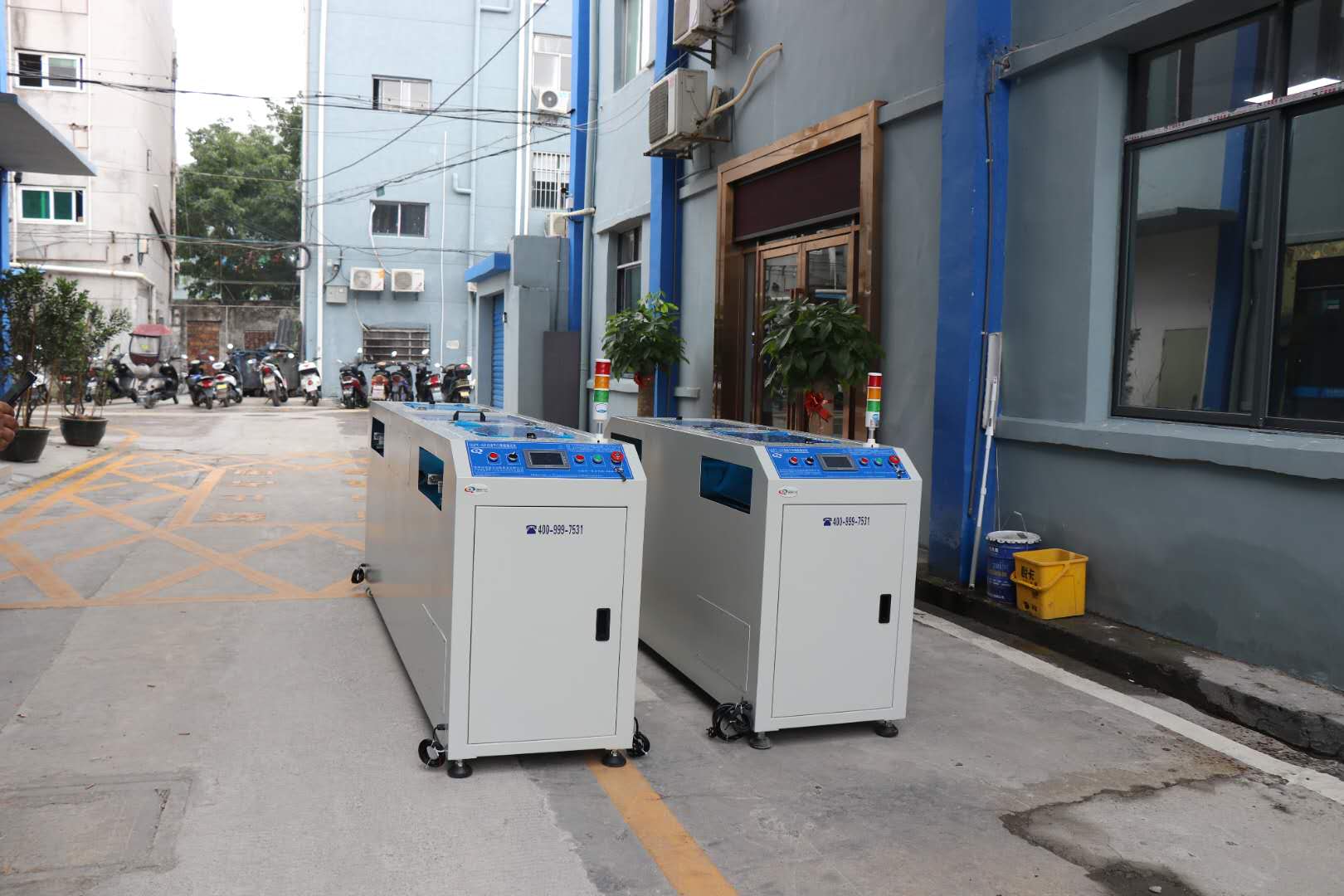

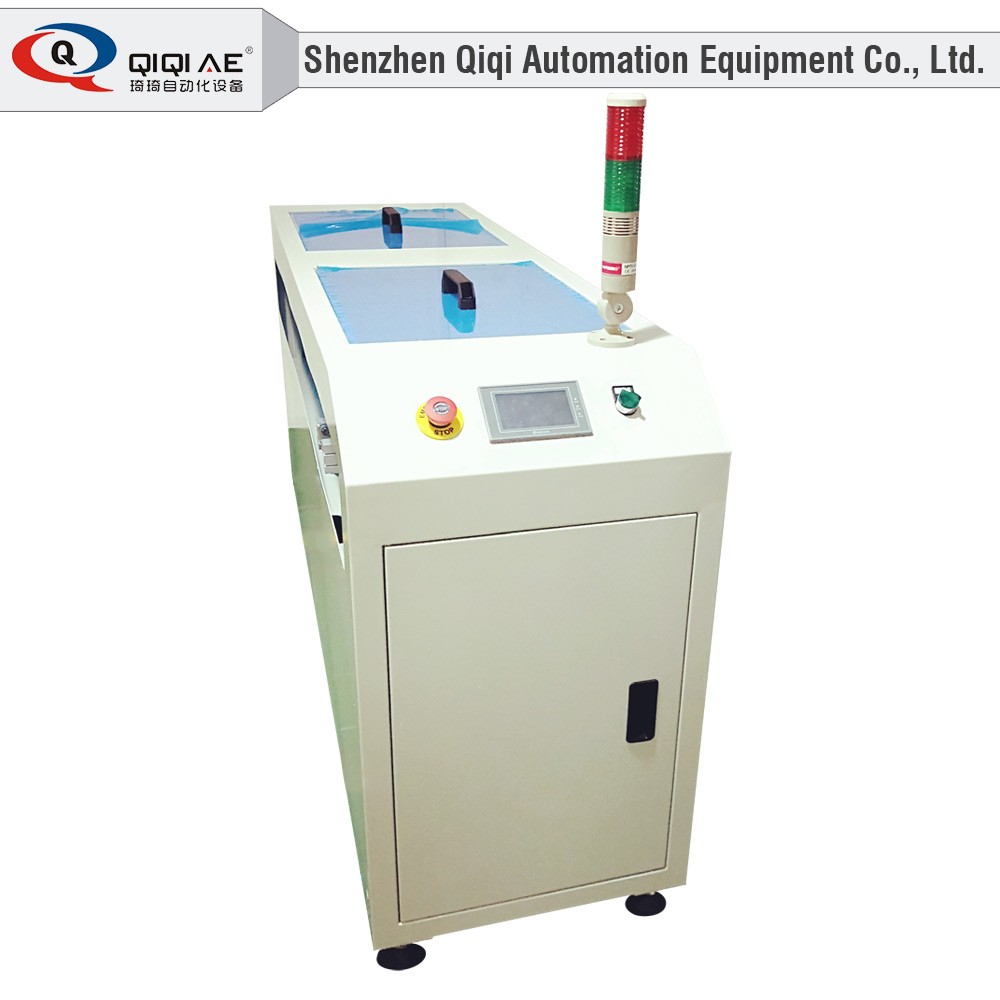

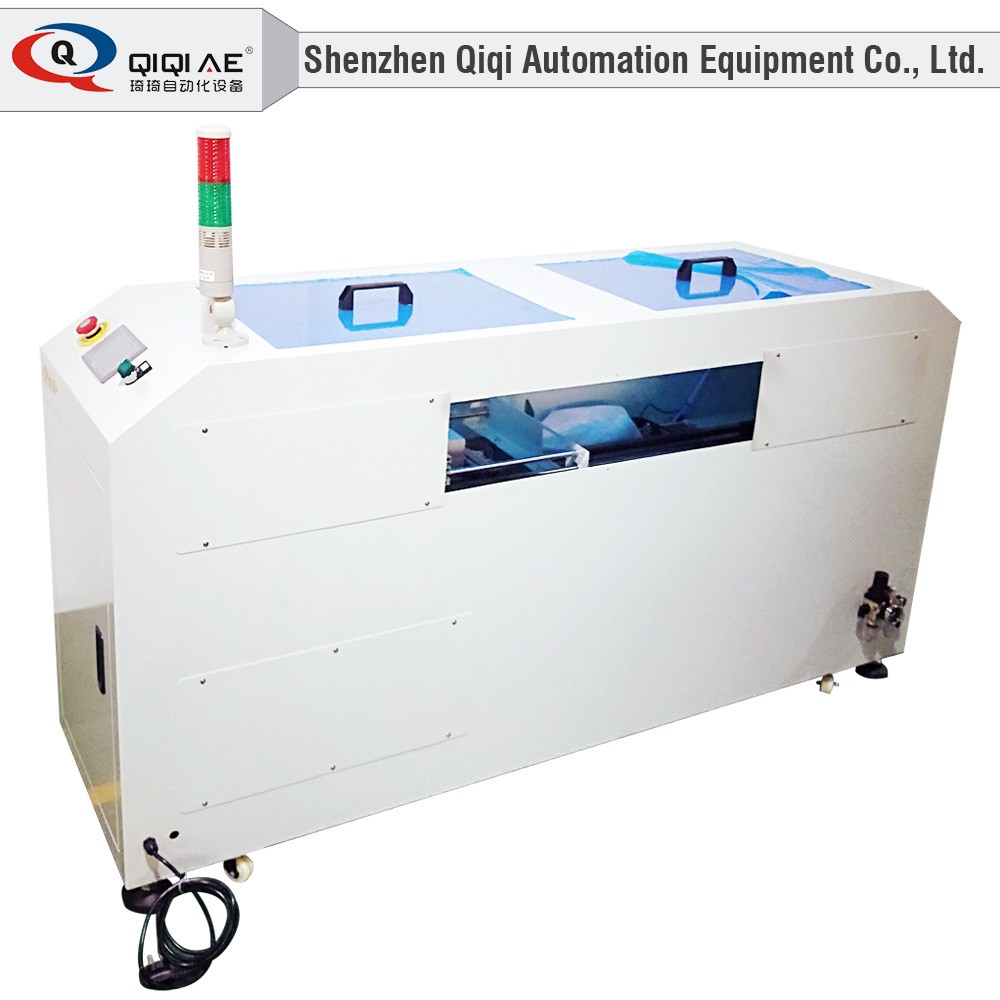

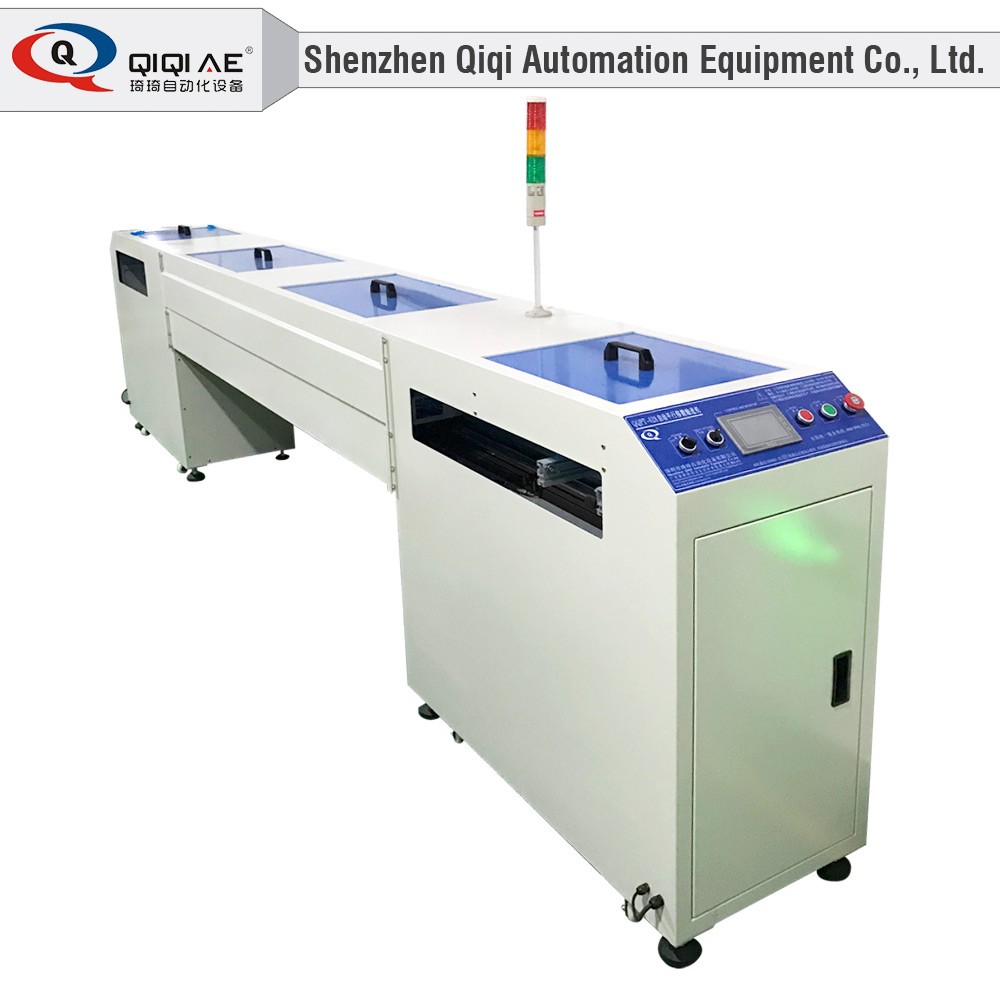

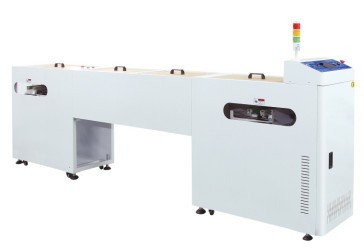

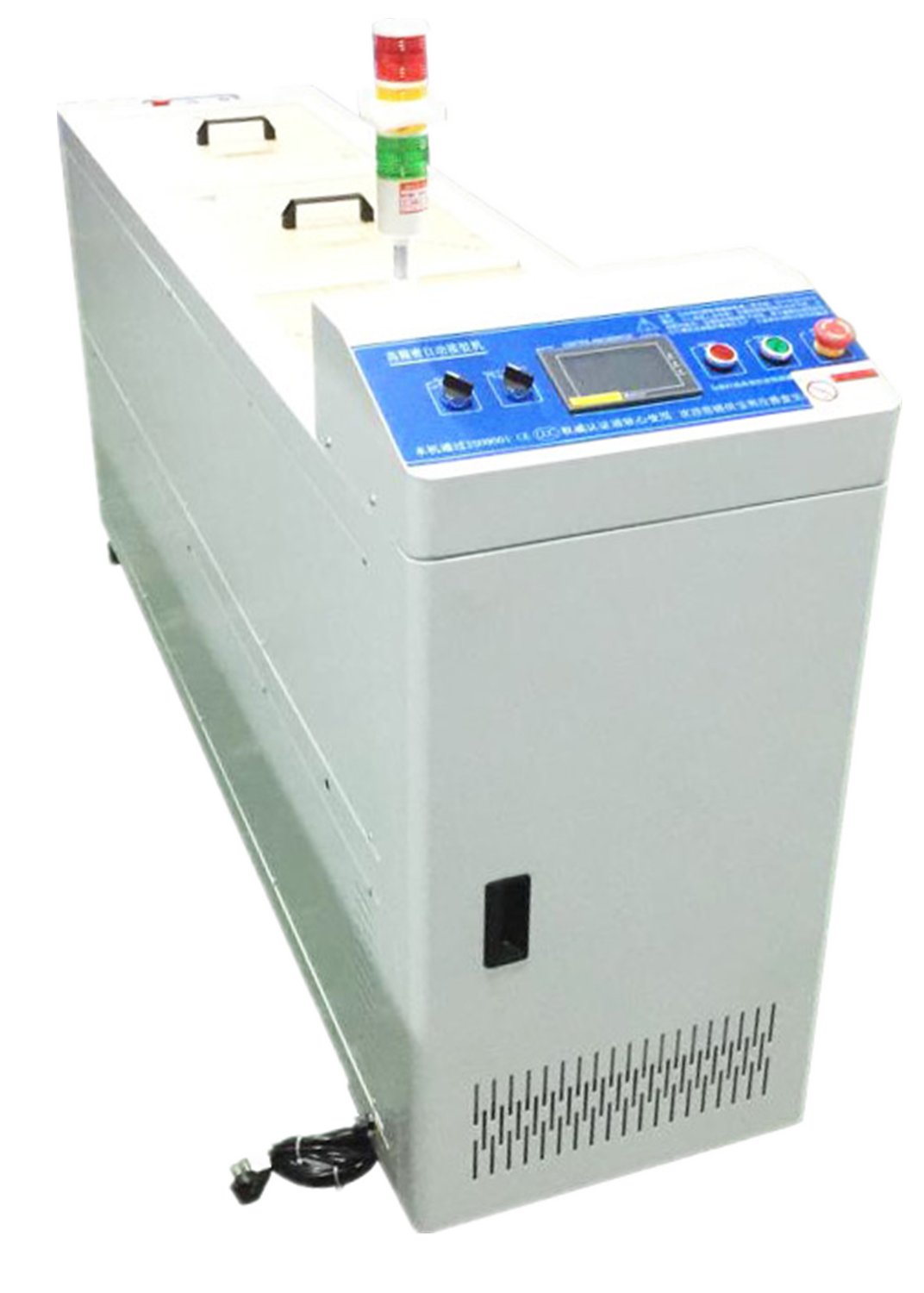

                            型號:QQPT-628/628D
功能特點:

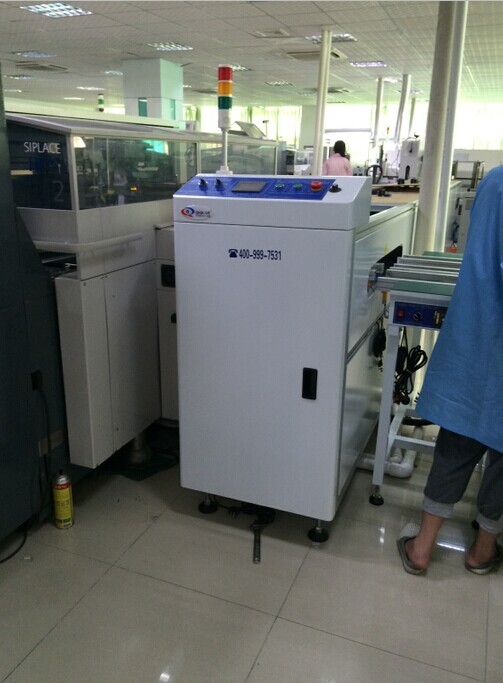

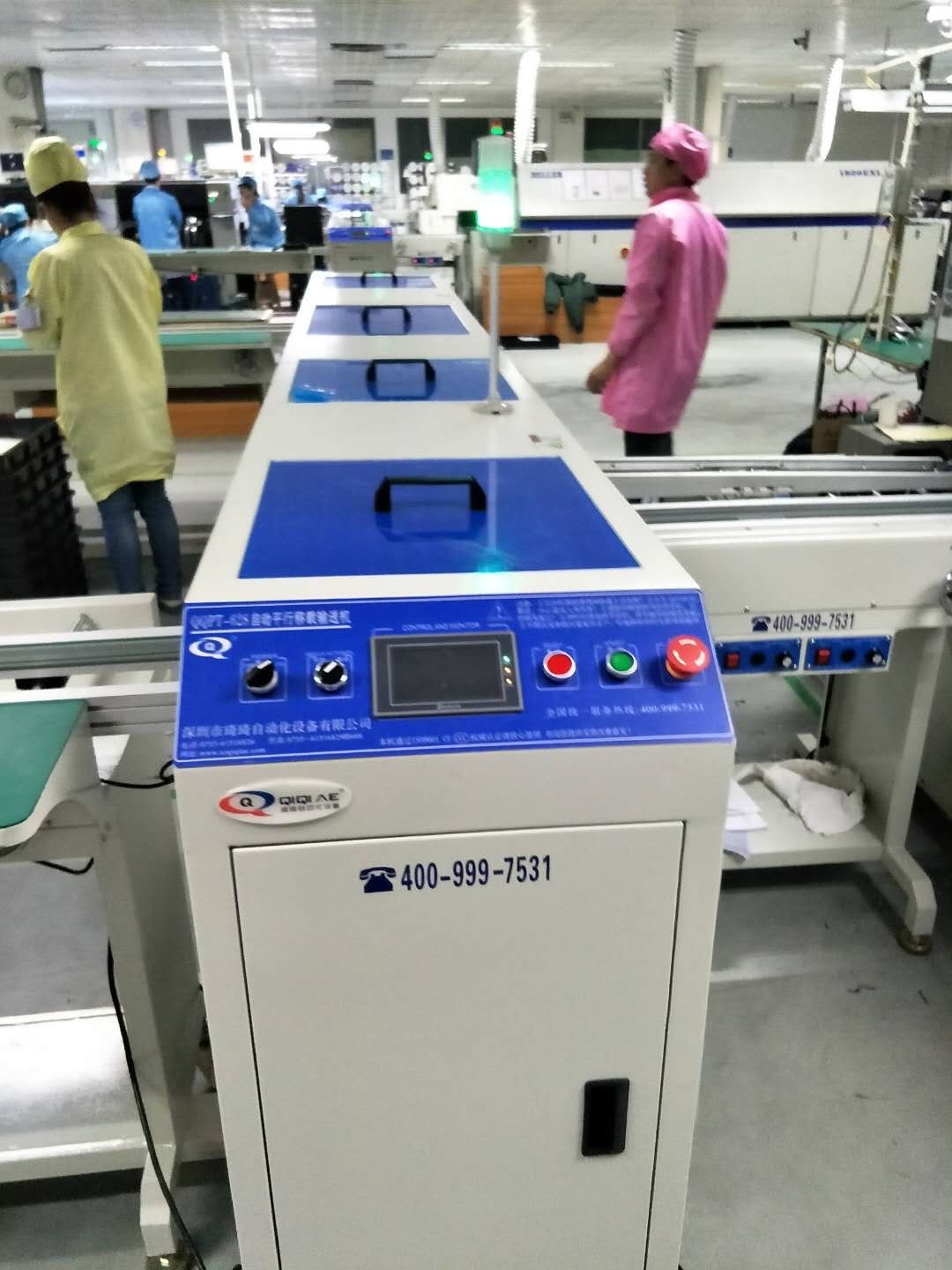

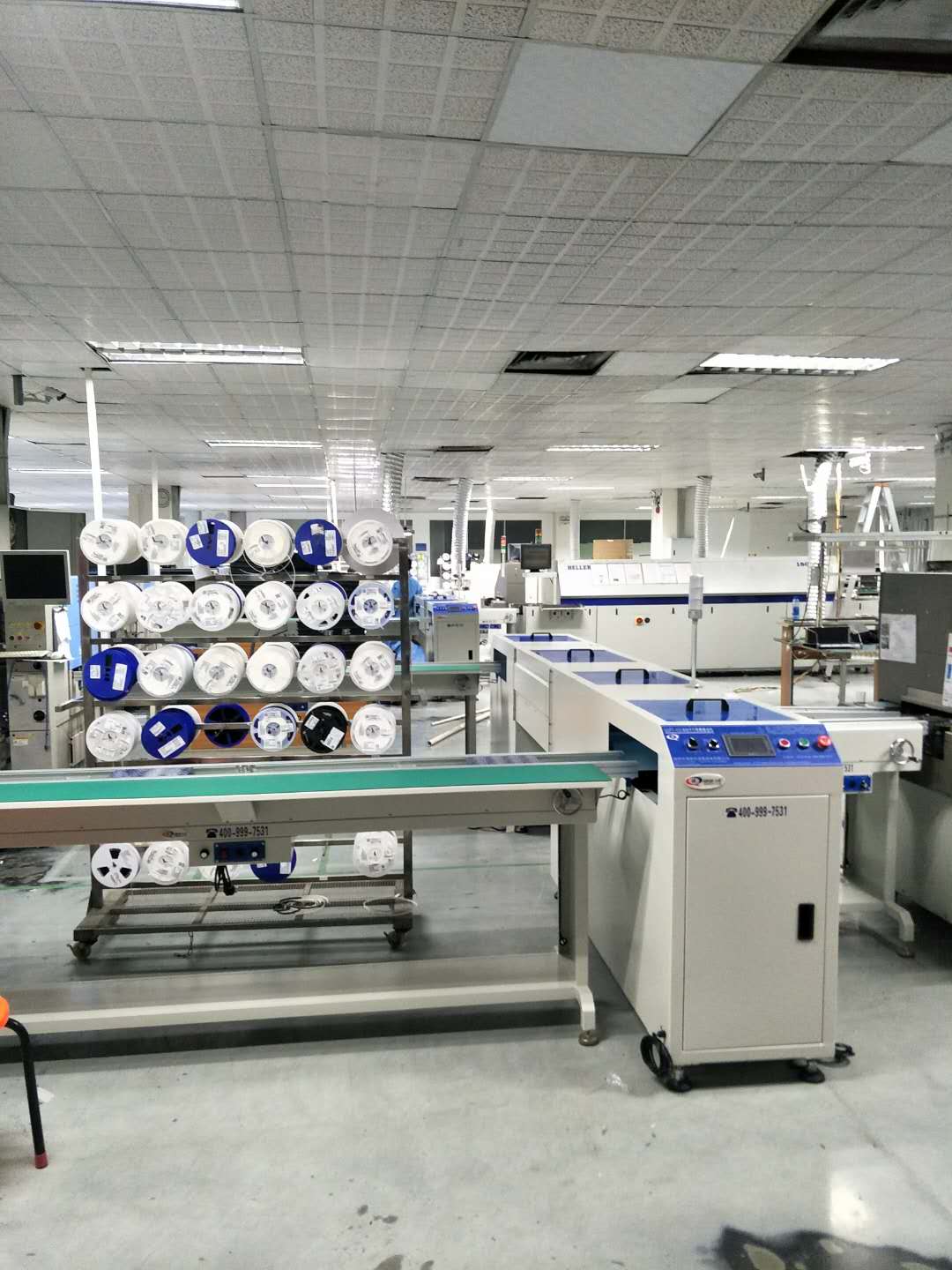

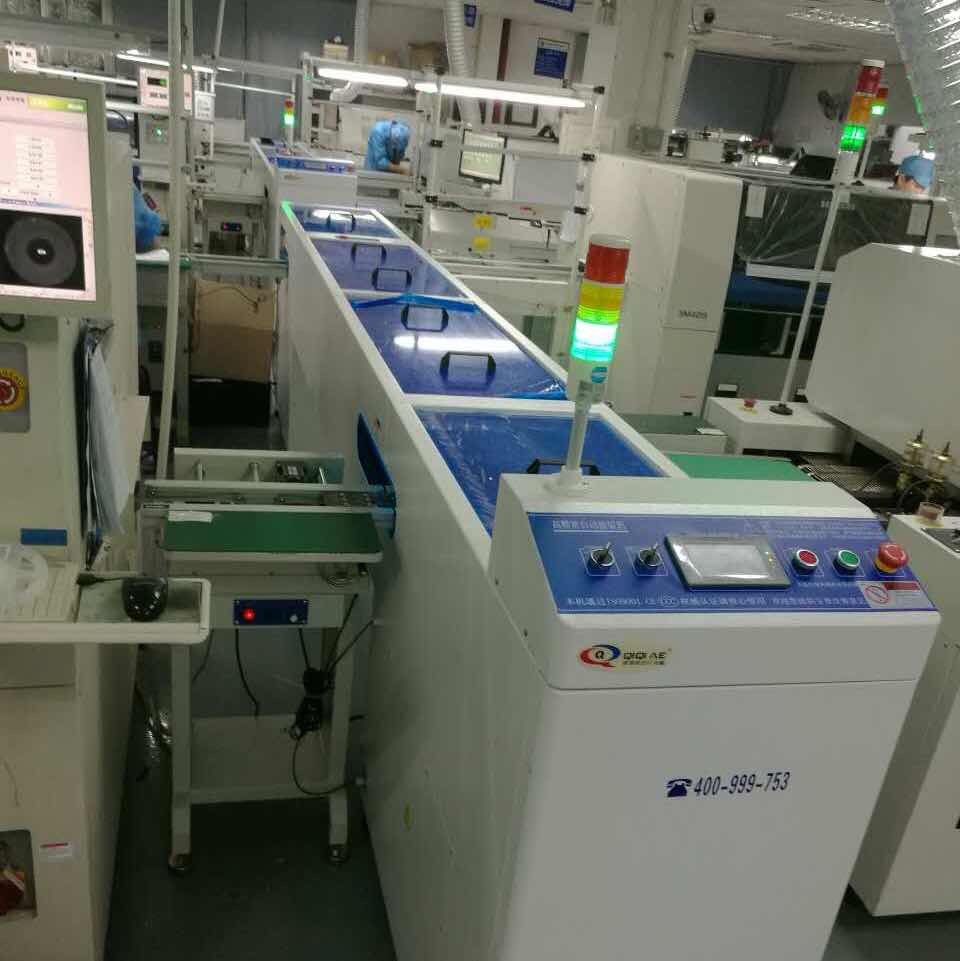

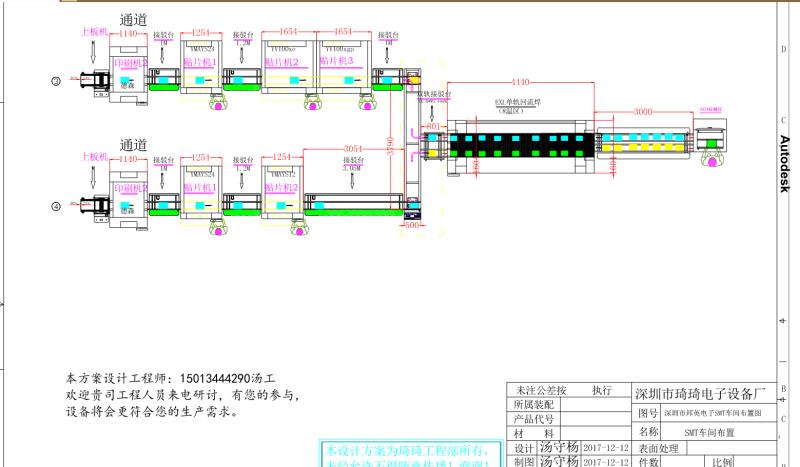

1. 用于兩條SMT或DIP生產線合并為一條線,兩條貼片機進一個雙軌爐子;或一條線分流成兩條線;起調整生產線上電路板運行方向的路徑。
2. 整體支架2mm鋼板焊接制作,表面烤漆處理,底部配M16可調防震腳杯,結構穩定、高端大氣,上檔次。
3. 平移采用直線模組式,保證車載運行平穩、超靜無噪音、無震動、步進電機傳動,定位精度高。

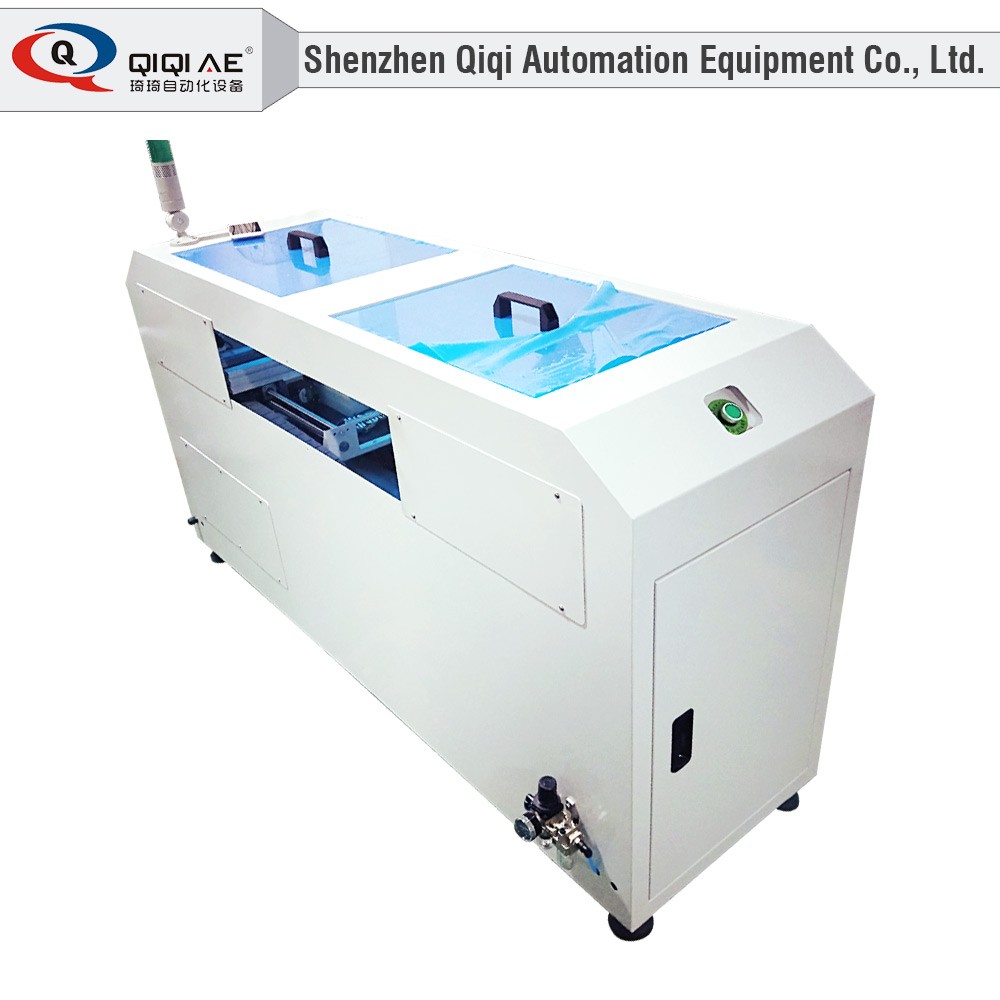

4. 機頂配綠色透明有機玻璃窗,方便觀察機器運行情況。
5. 車載寬度自由可調,調整方便,提高效率、節約成本。
6. 所有定位采用進口反射感應開關,PLC自動檢測位置,方便調整。

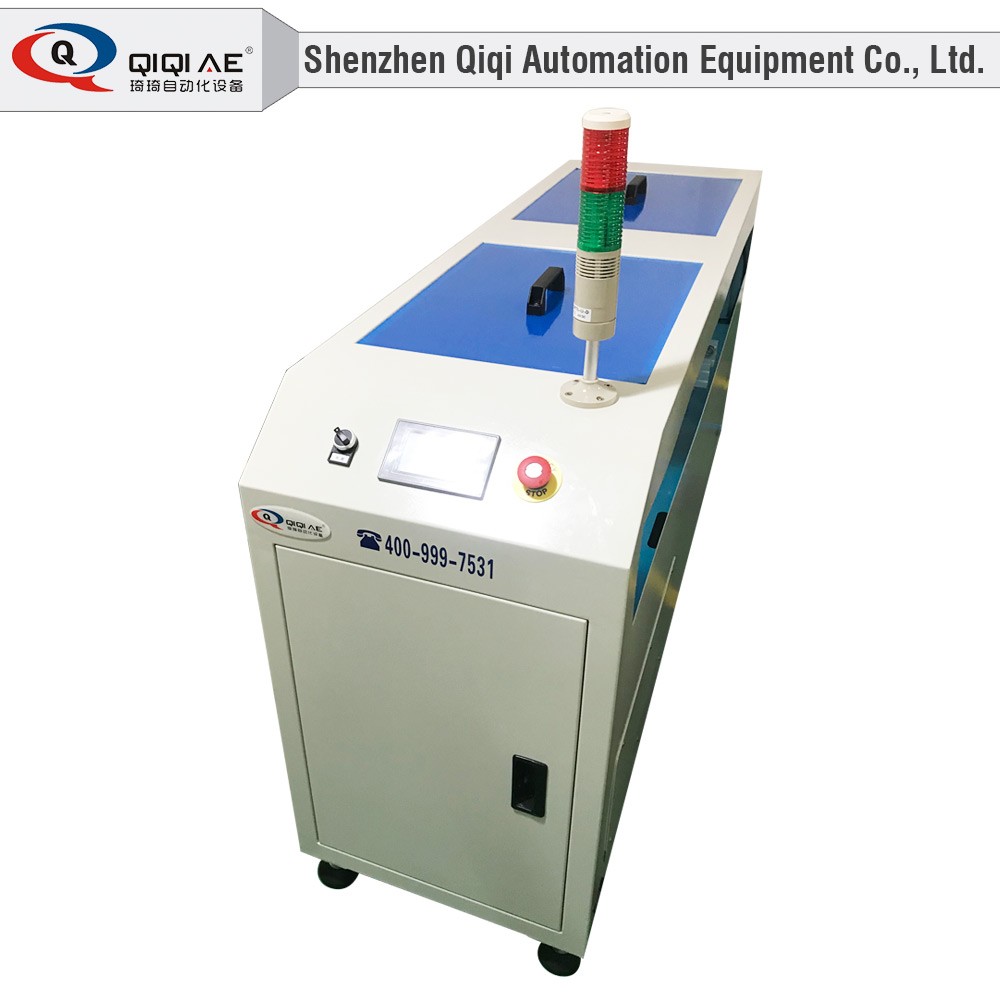

7. 操作采用觸摸界面,人機對話方便,操作簡單易懂。
8. 所有電器元件采用原裝正品,主要控制器件如PLC等二年保修,確保設備工作穩定可靠。
9. 帶故障顯示及I/O表查詢,使維護變的簡單快捷。
技術參數:
型號  | QQPT-628S  | QQPT-628D  |
道軌數量  | 單軌  | 雙軌  |
外形尺寸(L*W*H)  | (1200~5000)*550*1100mm  | (2500-5000)* 550* 1100mm  |
PCB尺寸(L*W)  | 450*(50~350)mm  | 450*(50~350)mm  |
最大功率  | 450W  | 900W  |
導軌固定方式  | 前固定/后固定  | |
循環時間  | 10m/s  | |
PCB運輸高度  | 900±20mm  | |
PCB運輸方向  | L→R 或 R→L(根據線體擺放位置而定)  | |
皮帶類型  | 圓皮帶或者扁平皮帶(防靜電)可選配  | |
平移速度  | Approx.0.5m/s  | |
重復移動精度  | <0.5mm  | |
輸入電壓  | AC 220V/50~60Hz  | |
控制操作系統  | 觸摸屏+PLC可編程控制器  | |
備注:可根據客戶現場量身定制不同規格自動化平移機。  | ||
